超声波焊接机 超声波的应用过程中都具备了什么原理?

　　波在物体里传播，主要有以下的参数：一是速度V，二是频率F，三是波长λ。三者之间的关系如下：V=F.λ。波在同一种物质中传播的速度是一定的，所以频率不同，波长也就不同。另外，还需要考虑的一点就是波在物体里传播始终都存在着衰减，传播的距离越远，能量衰减也就越厉害，这在超声波加工中也属于考虑范围。

　　我们知道正确的波的物理定义是：振动在物体中的传递形成波。这样波的形成必须有两个条件：一是振动源，二是传播介质。

　　超声波焊接机波的分类一般有如下几种：

　　一是根据振动方向和传播方向来分类。当振动方向与传播方向垂直时，称为横波。当振动方向与传播方向一致时，称为纵波。

　　二是根据频率分类，我们知道人耳敏感的听觉范围是20HZ-20000HZ，所以在这个范围之内的波叫做声波。低于这个范围的波叫做次声波，超过这个范围的波叫超声波。

　　1、 超声波在塑料加工中的应用原理：

　　塑料加工中所用的超声波，现有的几种工作频率有15KHZ，18KHZ，20KHZ，40KHZ。其原理是利用纵波的波峰位传递振幅到塑料件的缝隙，在加压的情况下，使两个塑料件或其它件与塑料件接触位的分子相互撞击产生融化，使接触位塑料熔合，达到加工目的。

　　2、 超声波焊机的组成分

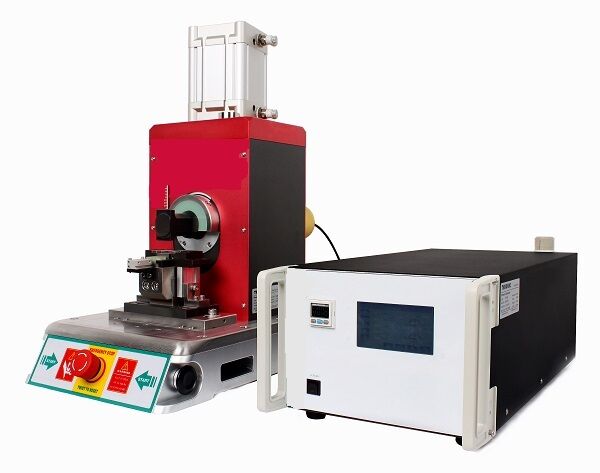

　　超声波焊接机主要由如下几个分组成：发生器、气动分、程序控制分，换能器分。

　　发生器主要作用是将工频50HZ的电源利用电子线路转化成高频(例如20KHZ)的高压电波。

　　气动分主要作用是在加工过程中完成加压、保压等压力工作需要。

　　程序控制分控制整机器的工作流程，做到一致的加工效果。

　　换能器分是将发生器产生的高压电波转换成机械振动，经过传递、放大、达到加工表面。

　　3.换能器分由三分组成：换能器(TRANSDUCER);增幅器(又称二级杆、变幅杆，BOOSTER);焊头(又称焊模，HORN或SONTRODE)。

　　① 换能器(TRANSDUCER)：换能器的作用是将电信号转换成机械振动信号。将电信号转换成机械振动信号有两种物理效应可以应用。A：磁致伸缩效应。B：压电效应的反效应。磁致伸缩效应在早期的超声波应用中较常使用，其优点是可做的功率容量大;缺点是转化效率低，制作难度大，难于大批量工业生产。自从朗之万压电陶瓷换能器的发明，使压电效应反效应的应用得以广泛采纳。压电陶瓷换能器具有转换效率高，大批量生产等优点，缺点是制作的功率容量偏小。现有的超声波机器一般都采用压电陶瓷换能器。压电陶瓷换能器是用两个金属的前后负载块将压电陶瓷夹在中间，通过螺杆紧密连接而制成的。通常的换能器输出的振幅为10μm左右。

　　② 焊头(HORN)：焊头的作用是对于特定的塑料件制作，符合塑料件的形状、加工范围等要求。

　　换能器、变幅杆、焊头均设计为所工作的超声频率的半波长，所以它们的尺寸和形状均要经过特别的设计;任何的改动均可能引致频率、加工效果的改变，它们需专业制作。耐用根据所采用的材料不同，尺寸也会有所不同。适合做超声波的换能器、变幅杆和焊头的材料有：钛合金、铝合金、合金钢等。由于超声波是不停地以20KHZ左右高频振动的，所以材料的要求非常高，并不是普通的材料所能承受的。
